DK-120/4P、DK-100/4P浪涌SPD相關型號

DK-80/4P、DK-60/4P、DK-40/4P、DK-20/4P、DK-150/4P

為什么要選擇過電壓保護器？

DK-100/4P保護范圍更廣。（低至3a，高達100kA）既能斷開低3a低短路電流，又能斷開100kA高壓短路電流；保證SPD不著火、不爆炸，不超控跳閘等級，保證電源連續性。

低殘余壓力，更好的保護。當雷電發生時，浪涌通過氣體放電管放電，而不流過電磁線圈。這樣既能承受高沖擊電流，又具有較低的殘余電壓，使電氣設備得到更好的保護。

體積小，DK-100/4P容量大（高浪涌電阻），一級沖擊電流15ka，二級最大放電電流120ka，模塊化導軌安裝，提高效率；減少安裝空間，節約成本。

以I級limp=15ka 4P SPD后備保護裝置為例：DK-120/4P精心設計，安全使用V0阻燃等級，可有效防止火災危險；在端子尾部加裝擋板，既可防止誤接線，又可防止意外接觸危險，端子排尾部的絕緣擋板設計，可使布線更安全。

避雷系統主要技術參數及電源選型SPD:

1.最大連續工作電壓Uc

2.排量

①額定放電電流in（820us）：SPD能承受10倍超過的波形沖擊。

② 最大放電電流Imax（820us）：SPD至少能承受一次波形沖擊。

③ 沖擊放電電流IIMP（10350us）：SPD至少能承受一次波形的沖擊。

3.電壓保護等級提高

4.SPD的組合方式為“瞬時等電位連接”設備。在系統正常運行時，它呈現“on”（高電阻）狀態。因此，SPD的UC值必須高于系統的最大連續工作電壓。否則，DK-120/4P電涌保護器安裝之后，在浪涌發生以前，電涌保護器就會損壞，甚至引發火災事故。

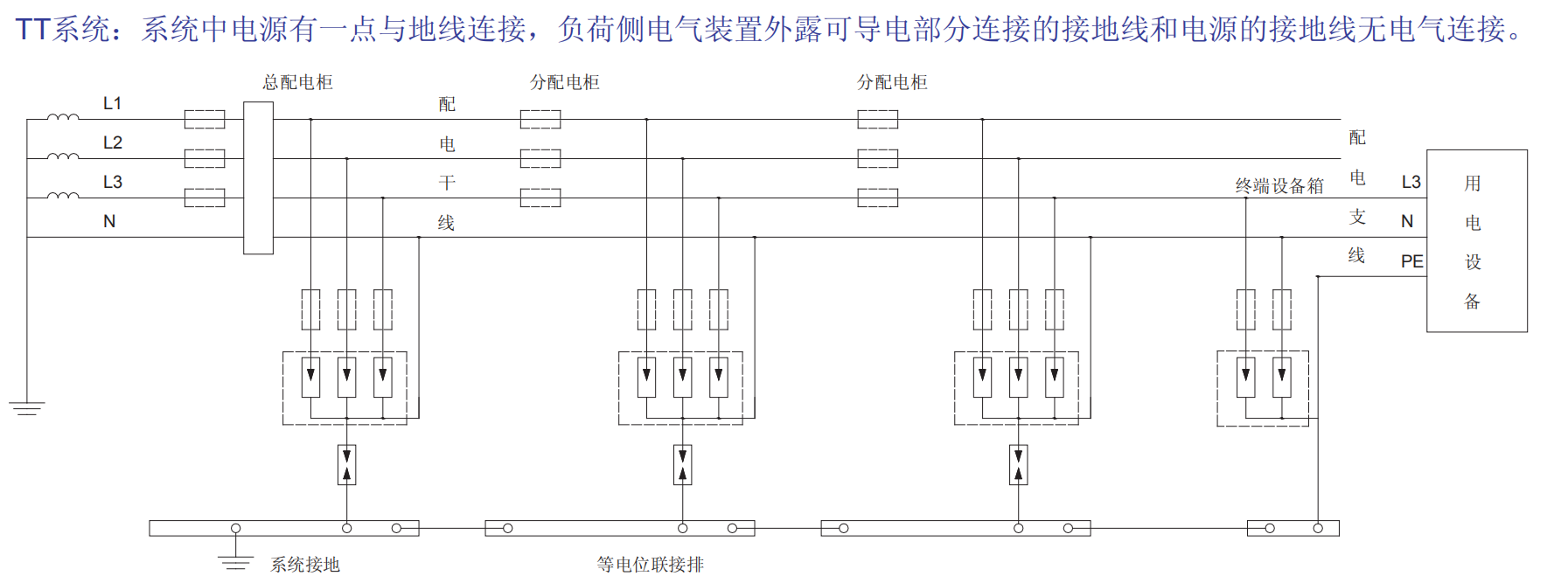

接線圖參考

DK-120/4P、DK-100/4P浪涌SPD安裝必要性

直擊雷的危害是容易理解的，其預防措施也相對簡單明了——避雷針、引下線、接地裝置（當然，有很多細節和要求，需要專業人員從事，所以防直擊雷比較普及。然而，感應雷的危害相對抽象，不易理解。因此，為了做好防雷工作，我們需要了解感應雷的危害途徑。感應雷害的本質是感應過電壓，通常稱為浪涌。

浪涌保護器DK-100/4P，又稱防雷器，英文簡稱SPD，是為各種電子設備、儀器儀表和通信線路提供安全保護的電子設備。當電路或通信線路因外界干擾突然產生峰值電流或電壓時，DK-100/4P浪涌保護器（SPD）能在很短的時間之內進行分流，避免浪涌對電路之中其他設備的損壞。
