YSP-40/4P 浪涌保護裝置概述以及如何使用

浪涌防護器YSP-40/4P是為各種電子設備、儀器儀表和通信線路提供安全防護的電子裝置。其工作原理是當電源線和信號傳輸線發生瞬時過電壓時，SPD將過電壓放電，將電壓限制在設備能承受的電壓范圍之內，以保護設備不受電壓沖擊。

正常情況之下，YSP-40/4P浪涌保護器（SPD）處于高阻狀態，不漏電流；當電路之中發生過電壓時，會在很短的時間之內觸發SPD，將過電壓的能量泄漏出去，保護設備；過電壓消失之后，SPD將恢復高阻狀態，完全不影響正常供電。

在成套配電裝置之中安裝YSP-40/4P浪涌防護器時，需要注意浪涌防護器的接線要求。不合理的安裝或接線會大大降低浪涌保護的功能，甚至失效。嚴重時，會引發火災，造成經濟損失或人員傷亡。

YSP-40/4P

型號展示

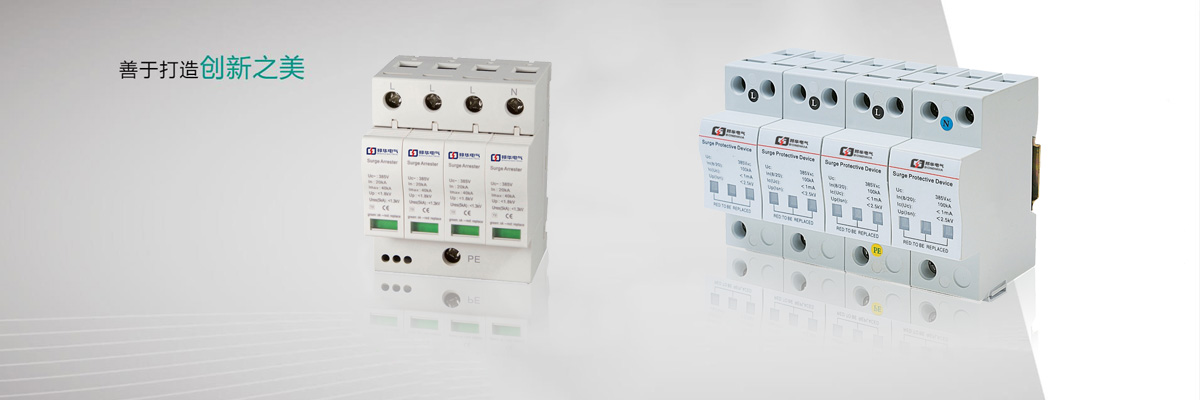

YSP-40/4P、YSP-25/4P、YSP-80/4P、YSP-I15/4P、YSP-I15/3P+N

YSP-40/4P

YSP-40/4P 浪涌保護裝置

SCB后備保護器是一種用于SPD后端過流保護的裝置。

SPD的內核是ZnO壓敏電阻。ZnO是由具有p-n結半導體結構的晶界層隔開的晶粒組成，決定了壓敏電阻的V-I特性。當浪涌電流通過壓敏電阻超過其承受能力時，陶瓷體的部分晶界層會被破壞，導致壓敏電阻電壓降低。在嚴重的情況之下，它會被分解。隨著放電次數的增加，性能逐漸下降。當故障被破壞時，往往以短路的形式出現。當突然的浪涌通過SPD時，熱量還沒有傳遞到熱熔絲機構，ZnO壓敏電阻就會損壞。如果是爆炸性損傷，放電路徑會被自然切斷。如果是短路損壞，電源將被切斷，因?yàn)闊崃繘](méi)有到達熱保險絲。在這種情況之下，SCB必須切斷電源。
