消防應急集中電源XC-D-5KVA功能及特點

智能疏散指示系統XC-D-5KVA滿足國家標準 GB17945-2010《消防應急照明和疏散指示系統》的標準要求 ;

主備電自動轉換，可手動強啟，為后端燈具提供應急電源 ;

集中電源、分配電一體化設計，A 型集中電源安全電壓輸出，符合新標準 ;

自動對設備進行周期性充放電檢測及運行狀態年月檢，實現無人值守 ;

冗余化設計，性能穩定、可靠 ;

應急照明集中電源XC-D-5KVA具備開路、過載、欠壓、過電流等多重保護 ;

具備 CAN、RS485、干接點、市電檢測等外部通訊控制端口，實現控制器遠控、FAS

及市電失電聯動 ;

中文液晶顯示。

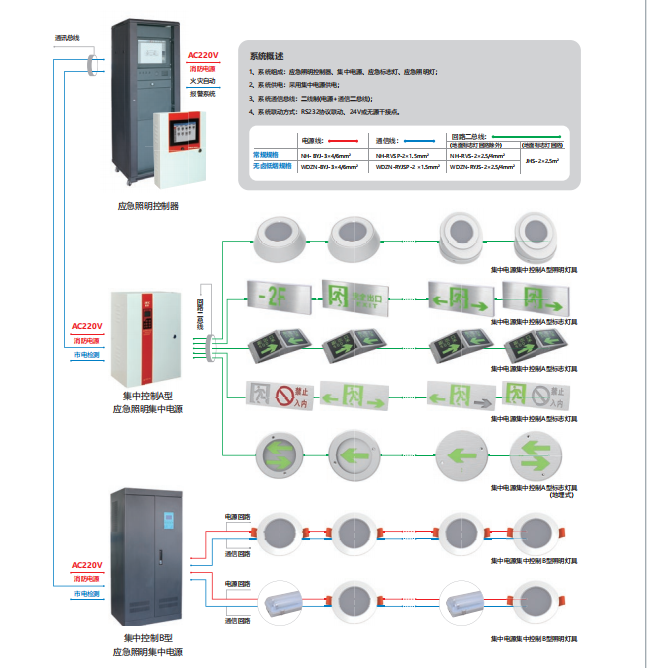

智能疏散指示系統框架圖

XC-D-系列消防應急系統施工注意事項

為保證集中控制型應急照明和疏散指示系統的功能實現和正常運行 , 應按照項目設計圖紙及深化圖和《應急照明疏散指示系統技術標準》中第四章節“施工”要求施工 , 施工注意事項具體要求及注意事項如下系統線路敷設施工前，應與我司進行交底聯絡 , 落實圖紙深化、線纜選用、敷設方式、安裝尺寸等事宜。

1、布線

1.1 系統的施工及布線 , 應符合 GB51309《應急照明疏散指示系統技術標準》和 GB50166《火災自動報警系統施工與驗收規范》的要求。

施工質量應滿足《建筑電氣工程施工質量驗收規范》要求。

1.2 系統應單獨布線 , 當有不同電壓等級、不同電流類別的線路 , 不應布在同一管內。

1.3 線纜在管內或槽盒內 , 不應有接頭或扭結 ; 導線應在接線盒內采用焊接、壓接、接線端子可靠連接。

1.4 系統導線敷設結束后 , 應用 500V 兆歐表測量每個回路導線對地的絕緣電阻 , 且絕緣電阻值不應小于 20MQ。

1.5 控制器至集中電源 / 配電箱之間的通信干線宜采用串聯并接方式。

1.6 集中電源 / 配電箱至燈具之間的回路接線宜采用串聯并接布線方式 , 每只燈具宜設一次分支 ( 基于線纜接頭工藝難度及回路壓接工藝

壓降考慮 )。

1.7 嵌墻式、地埋式標志燈采用廠家專用預埋盒 , 并按施工規范 , 在預埋盒內接線。

1.8 地面標志燈采用廠家專用預埋盒燈具接線頭處必須采用 ( 焊 ) 錫工藝 , 用廠家配套專用防水接線盒進行連接 , 再對接線盒進行密封膠

密封 , 以保證接線頭與外界隔離。

2、設置

2.1 控制器安裝在消防控制中心，系統主機主電取自消防電源 AC220V/50Hz, 控制器能與火災報警主機進行通信。

2.2 應急照明集中電源 / 分配電箱可安裝在消防控制中心或樓層配電間 / 電井 ; 取自消防電源 AC220V/50Hz, 采用壁掛方式時，應采取

加固措施。

2.3 設備接地應牢固 , 并應設置明顯標識。

消防應急集中電源XC-D-5KVA相關型號

XC-D-15KVA、XC-D-10KVA、XC-D-6KVA、XC-D-3KVA、XC-D-1KVA
