產品參數：

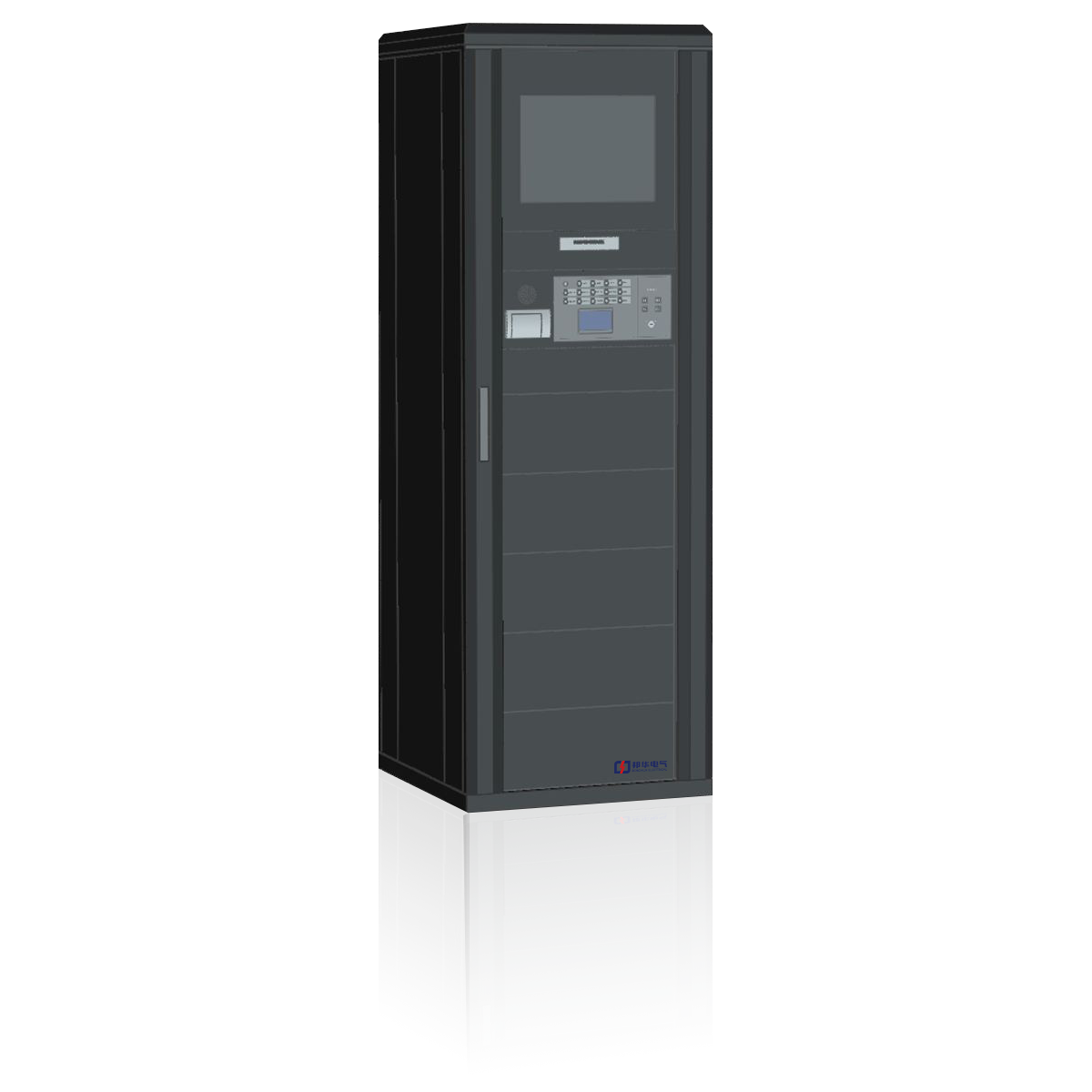

外形尺寸：600mmx600mmx1834mm

主電功耗：50W

防護等級：IP30

額定電壓：AC220V

應急時間：≥180min

通訊方式：CAN總線

接口：RS232 RJ45 USB

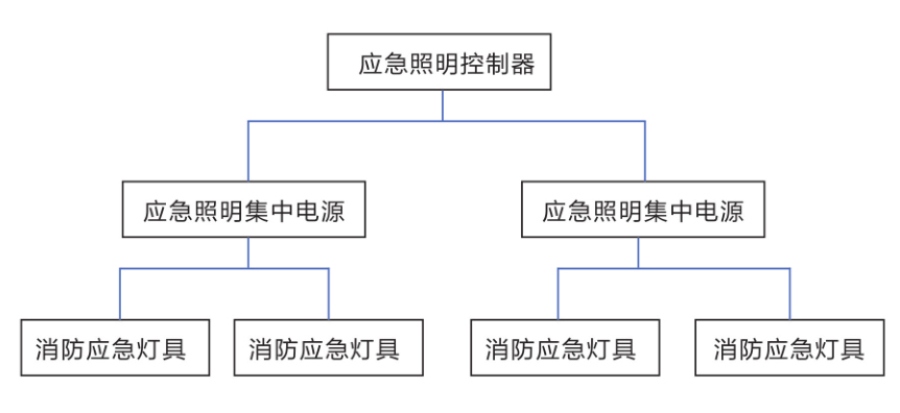

原理圖：

性能特點：

滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》規定要求。

應急照明控制器支持兩路CAN總線，每路主干最大可連接110個路由器。

應急照明控制器可以通過干節點RS232與火災報警主機進行通信，根據火災現場信號迅速自動生成疏散預案，保證人員安全撤離。

應急照明控制器采用工業級工控一體機，采用17寸液晶顯示屏，可直接顯示現場建筑圖形信息，設備狀態信息，報警故障信息。方便客戶查詢使用。

配備微型打印機，可打印所有事件信息。同時可存儲歷史R錄8000條以E主電源采用消防專用電源，備電采用免維護鉛酸電池。

可自動進行充放電管理，自動切換功能。

可根據設置事件自動進行月檢、年檢，自檢完畢后自動恢復。

系統優點

CAN主干網絡（連接控制器與集中電源區域路由器）：

對等網絡，實時性強，可主動上報；

通訊傳輸距離遠，可達2800m，并能通過中繼擴展；

抗干擾能力強，可靠的錯誤處理和糾錯機制，具有優先權和仲裁功能機制，可以在高噪聲干擾環境中工作；

采用雙線串行通信方式，糾錯能力強，發送信息遭破壞后，可自動重發；

錯誤嚴重的情況下具有自動退出總線功能，防止總線鎖死一個主控器支持兩路主干，每路主干最多可連接110個路由器；項目中可同時掛載多個主控器；

P-BUS防火分區網絡（連接集中電源路由器與設備之間）：

二線方案，通信+供電，可選用BV2.5的普通供電電線

通訊可靠、抗干擾能力強

傳輸距離遠，可達2800米，可通過中繼延伸

總線無極性，施工接線方便

自由拓撲，可任何分支，利于現場施工布線

掛載能力強
