基本功能：

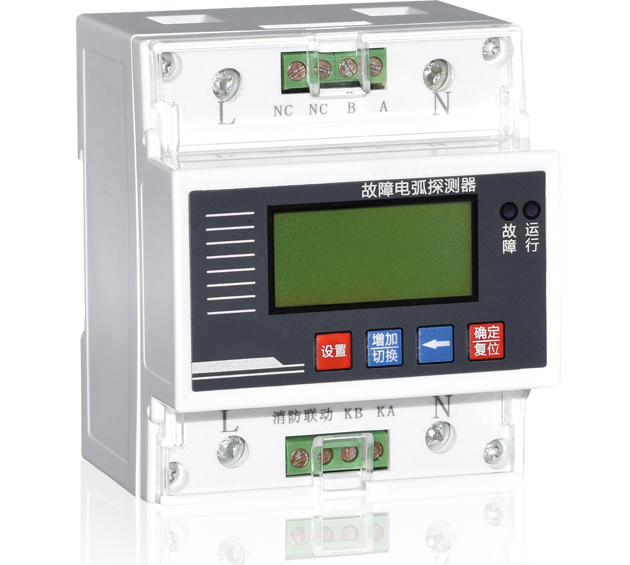

BH-380DH故障電弧探測器是一種獨立式的故障電弧火災探測器,探測器通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級 終端線路的狀態。當檢測到發生電弧故障時，產品輸出蜂鳴器報警聲，點亮紅色報警燈;也可與電氣火災監控主機進行組網,監控主機可以判斷現 場探測器的狀態，主機分析處理后指示某回路故障報警類型，并發出聲光故障報警信號。

主要技術參數：

1、  額定工作電壓:              AC220V(AC85V-260V)

2、   電壓負荷:                   測量:1.2倍瞬時:2倍/10s

3、   電流負荷:                   持續:1.2倍瞬時:10倍/10s

4、  保護動作時間:              ≤0.5s

5、  警報聲響:                    ≥70db

6、  報警輸出:                    開關型|,觸點容量AC250V/3A

7、   防護等級:                    IP30

8、  執行標準:                    GB14287.4-2014,

9、通訊方式及距離:            二總線通訊，RS-485,

                                          ModBus-RTU,GPRS/≤1500m

10、使用環境條件:             環境溫度:0°C~+60°C

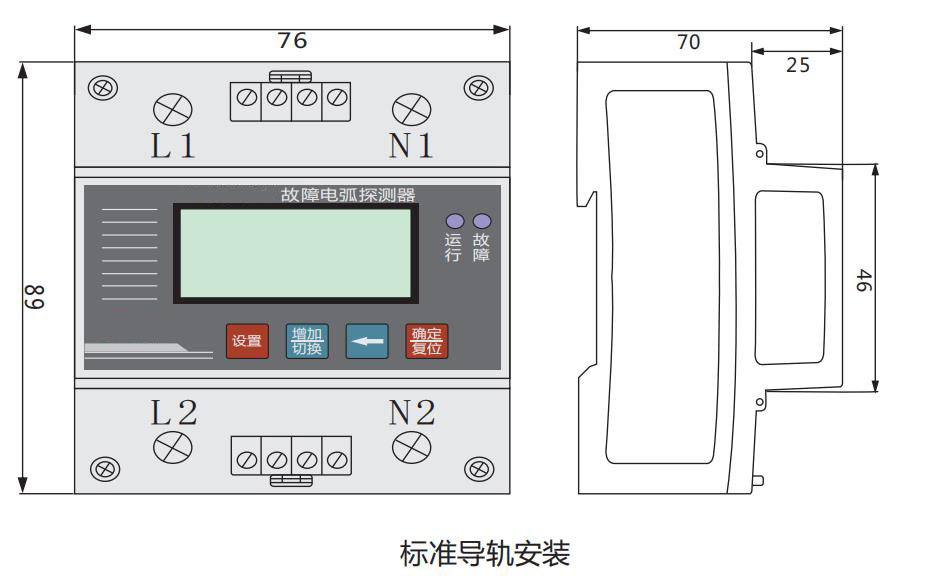

安裝尺寸：

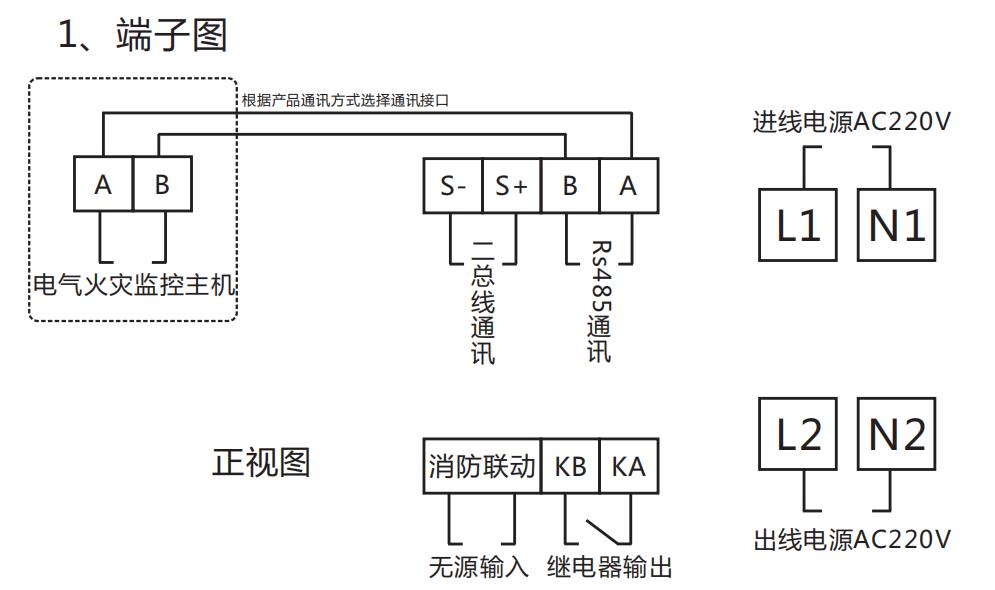

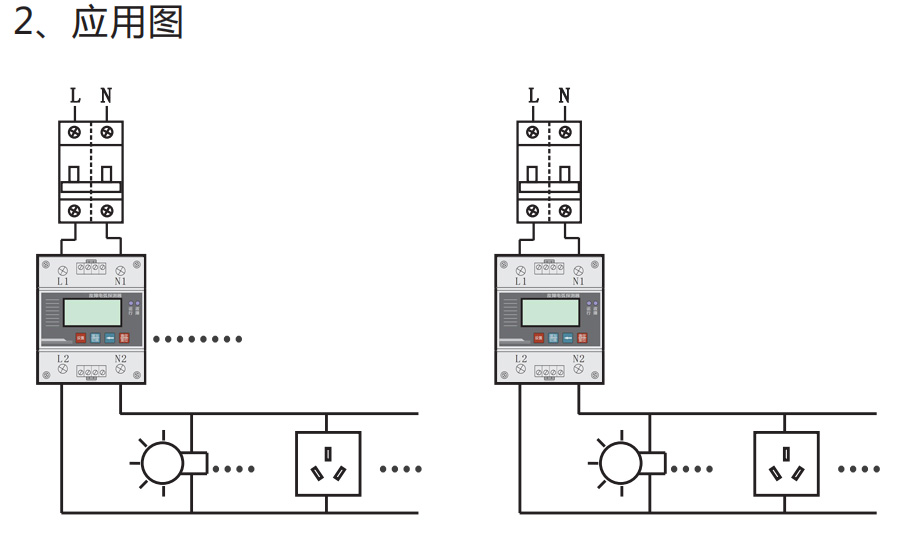

接線原理圖

四、工作狀態

1、顯示屏

 故障電弧探測器實時顯示電壓、電流值，當發生故障電弧時，窗口會提示報警信息，相應的報警燈會點亮并伴有聲光報警。

 注：顯示屏一屏可以顯示一條數值信息，可以通過按動上下鍵進行翻頁。

2、按鍵

 （1）復位及確認按鍵：復位探測器，該過程不會改變參數設置內容；確認保存修改參數。

 （2）左方向鍵：進行移位參數選項。

 （3）增加鍵：進行頁面翻頁，參數值修改作用。

 （4）設置鍵：設置鍵進入菜單頁面。

3、指示燈

 （1）運行指示燈：顯示探測控制器是否正常運行，正常運行時應為綠色閃爍狀態，間隔時間約為1秒；同時也做為通訊指示燈，在連網通訊時，探測器與監控主機之間通訊是否正常，正常應為綠色閃爍狀態。

 （2）故障指示燈：當發生故障報警事件時，表現為黃色常亮狀態，同時發出報警音。這表示用電線路中出現故障電弧等情況，提醒工作人員及時解決處理。

五、參數設置

1、菜單說明

按{設置}鍵進入P0000--確定，按動{下}鍵輸入0001，按{確認}鍵進入菜單界面,按動{增加及左鍵}選擇相應選項{確定}鍵進入,修改參數后再次確認.

2、菜單選項

P0001.密碼設置

P0002.地址設置

P0003.波特率設置

P0004.過壓設置

P0005.欠壓設置

P0006.過流設置

P0007.靈敏度設置0-9

P0008.繼電器脈寬設置單位ms ; 默認是0,控制后保持

六、注意事項

1、故障發生時，故障燈亮，表明電路發生故障電弧，判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2、每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。

3、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國家標準GB13955-2005規定，本裝置的工作年限為六年，屆時應予以更換。

5、故障電弧探測器應在其主要技術特性下工作,探測器屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。
